sobota 30. mája 2015

Drevený skelet

Stavba dreveného skeletu - obvodové steny

V sobotu ráno sme začali so stavbou obvodových stien. Použil som hranoly 100x60. Drevo som bral z píly, kde som si ho nechal aj vysušiť, naformátovať na hobľovačke a chemicky ošetriť. Na tejto menšej stavbe som si to vyskúšal ako alternatívu ku drahým KVH hranolom. Po tejto skúsenosti nemám najmenší problém použiť takto pripravené drevo aj pri stavbe domu, nakoľko práca s ním išla na výbornú.

Začali sme s južnou stenou. Zložili sme ju na zemi podľa plánu a následne preniesli na miesto. Na spoje som používal konštrukčné skrutky 6x100. Na každý spoj sú použité 2 a sú zaskrutkované pod miernym 20-30° uhlom proti sebe. Pred samotným osadením sme stenu podložili hranolmi a na miesto styku som naniesol montážnu nízko expanznú PUR penu.  Potom sme hranoly odstránili a stenu položili na základový prah. PUR pena nielenže zabezpečí dodatočnú pevnosť spoja, ale pri montáži výborne poslúžila ako mazadlo a s vyše 100kg stenou sa pracovalo omnoho ľahšie. Po osadení na presnú pozíciu som stenu zafixoval opäť konštrukčnými skrutkami cca každých 25cm znovu pod miernym uhlom. Následne bolo nutné stenu zavetrať latami podľa vodováhy. Podobný postup sme použili aj na ďalšej, východnej, stene.

Celý skelet sme stavali vo dvojici. Tá prvá (južná) stena nás stála moc energie (výška cez 3 m a hmotnosť isto na hranici 100 kg) a tak sme sa rozhodli vyskúšať trošku iný postup. Na zemi sme zmontovali len rám steny a priečky som potom dorábal po osadení a ukotvení na základové prahy. Tento postup sa mi osvedčil na západnej stene, ktorá má otvory pre okno a dvere. Takto som mohol absolútne precízne nastaviť aj zauhlovanie otvorov, čo by pri absencii rovnej plochy na skladanie skeletov bol asi trošku problém.


Západná stena ešte pred osadením otvorov...

...a s pripravenými otvormi a prestupmi.


Pred...

...a po osadení priečok na severnej stene.

Oddebnenie, hydroizolácie, základové prahy

Oddebnenie a hydroizolácie

V piatok 6.6. sme od rána začali s oddebňovaním. Šlo to úplne hladko. Pár rezov rozbrusovačkou cez drôty a takmer to padalo samé :) Debnenie neuhlo ani o cm a to som presne potreboval, aby následné práce s kotvením základových prahov mohli byť robené bez kompromisov.

Po oddebnení zostalo trošku farby z dosiek aj na betóne.
Hneď som mohol pokračovať s penetráciou podkladu pod hydroizolácie

Čas, kým zaschla pentrácia som využil na nakrátenie základových prahov na presné dĺžky a rozmiestnenie misiek na kotvy.
Na kotvenie prahov som použil vysokopevnostnú závitovú tyč 16mm. Tyče som nakrátil na 185mm kusy. Do prahu som potom vyvŕtal dieru priemeru 18mm a z hornej strany som vyfrézoval misku na zapustenie podložky a matky.

Poobede sme už mohli začať natavovať hydroizoláciu. Narezal som si 50cm široké pásy, ktoré som potom natavil na dosku s presahom cca 10cm. Teraz už je všetko pripravené na kotvy, ktoré budú držať základové prahy. Pri systéme výstavby (2by4), ktorý som si zvolil má použitie základových prahov výhodu v tom, že je možné jednoduchšie a precíznejšie vyladenie uhlov ako v prípade osádzania celých stenových modulov, pri ktorých hmotnosťmôže bez problémov presiahnuť 100kg. Následná manipulácia s takouto stenou je už, myslím, aj za hranicou cirkusového umenia ekvilibristiky.
Takže ku kotvám pekne po poriadku:
1. Osadil som si prvý prah a prirovnal som ku nemu ostatné tak, aby som v každom rohu dosiahol pravý uhol.
2. Po pridržaní na mieste som si cez otvory v prahu naznačil diery
3.Vyvŕtal som diery priemeru 18mm a tieto som skutočne dôkladne vyčistil s pomocou kefky a vysávača.
4. Do diery som natlačil chemickú kotvu a krúživým pohybom som založil 185mm závitovú tyč. Hneď som očistil driek kotvy od prípadne vytlačenej chemickej kotvy.
5. Po zatuhnutí (cca 40min) som ošetril prestup cez asfaltový pás tekutou dvojzložkovou lepenkou
6. Pod základový prah som ešte použil miralonový pás 5mm, aby som vyrovnal prípadné nerovnosti, napr. na presahoch asfaltových pásov.  Po pritiahnutí matiek prah nádherne dosadol celou plochou na podklad.
Tyč vytŕča tak, aby  následne nezavadzala pri osádzaní stenového modulu

Pretretie prestupu tekutou lepenkou

Miralonové pásy






piatok 8. mája 2015

Základová doska

Betónovanie základovej dosky

Cez týždeň mi miestni pomocníci navozili hrubý štrk pod základovú dosku a následne zhutnili. S takto pripraveným podkladom sme sa už mohli, opäť so svokrom, pustiť do osádzania debnenia. Otec mi nachystal drevotrieskové dosky (obával som sa o pevnosť, ale úlohu zvládli na 1+) a zopár lát a kolov. V prvom rade bolo nutné v najnižšom bode základu "chytiť výšku". Dosku som chcel mať hrubú minimálne 10cm a najnižší bod mi to nadniesol len o pár milimetrov, čo si myslím, že na moje prvé betónovanie nie až také zlé. Po vyznačení rovín murárskou šnúrkou sme začali po obvode fixovať debnenie drôtom cez latu o roxory. Po osadení takéhoto debnenia sme len osadili "kari" rohože 150/4, previazali ich a mohol som volať do betonárky.
Zhutnený podklad pod základovou doskou




detail fixovania debnenia drôtom




A konečne sme nad zemou. Už asi nikdy viac...

piatok 1. mája 2015

Vnútorná kanalizácia

Vnútorná kanalizácia

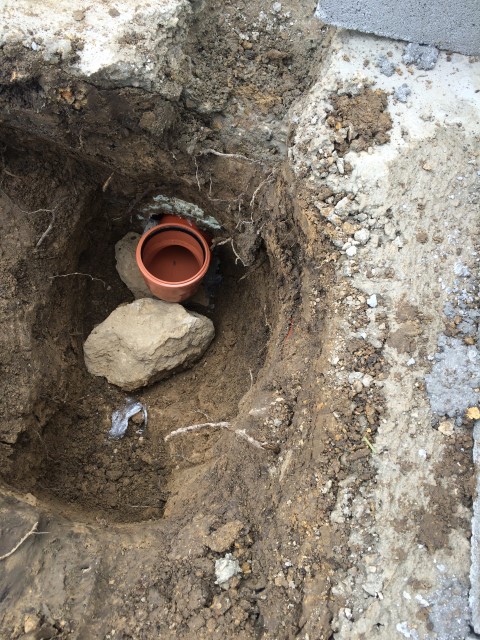

V sobotu ráno som sa pustil do pátrania po prichystaných prestupoch kanalizácie cez základové pásy. Po skúsenostiach s ručným kopaním pásov som do toho išiel skutočne s malou dušičkou. Modlitby však boli vypočuté a prestup kanalizácie som mal odkrytý ani nie za pol hodinku a v zemine, ktorá sa v takejto hĺbke snáď nachádza v Ratnovciach len na tomto metri štvorcovom :). Zabezpečenie PUR penou a strečovou fóliou ochránilo rúry pred zatečením betónu. Samotné skladanie kanalizácie už bolo doslova hračkou. Po založení jednotlivých vetiev (WC, sprchový kút a umývadlá v kúpeľni a kuchyni) som tieto priebežne obsypával jemným štrkom a po vrstvách udupával nohou. Samotné prestupy cez budúcu dosku som potom skrátil tak, aby prevyšovali dosku o 3cm a zazátkoval.
